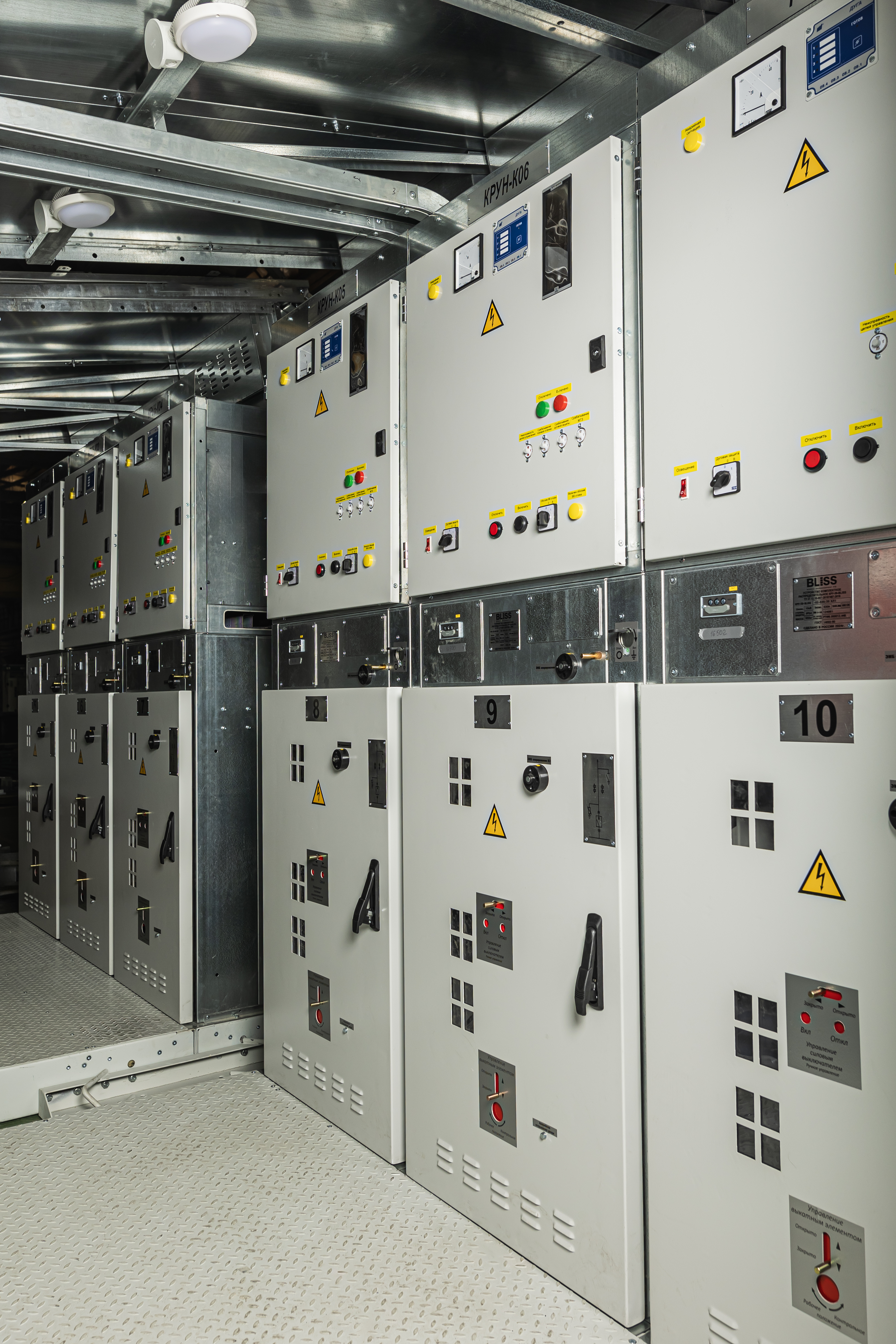

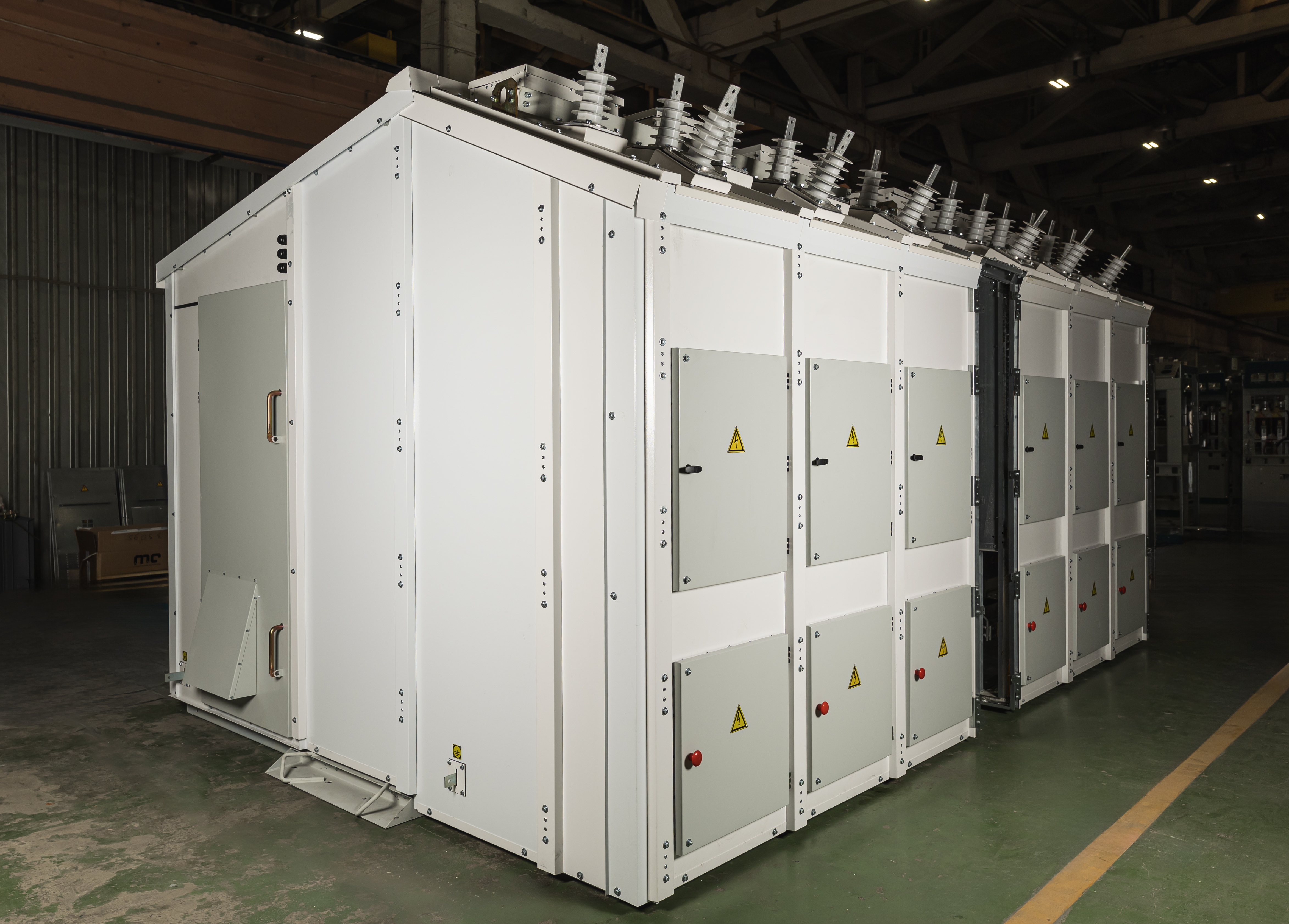

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО НАРУЖНОЙ УСТАНОВКИ
- Не требует строительства капитальных зданий
- Эксплуатация от -60оС до +40оС
- Оцинкованный корпус с порошковой окраской
- Системы вентиляции и обогрева
- Наличие дверей отсека выкатного элемента
- Двустороннее обслуживание
| Наименование параметра | Значение параметра |
|---|---|
| Номинальное напряжение, кВ | 6 | 10 |
| Наибольшее рабочее напряжение (линейное), кВ | 7,2 | 12 |
| Номинальная частота, Гц | 50 |
| Номинальный ток главных цепей шкафа, А: при частоте 50 Гц | 630 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 |
| Номинальный ток сборных шин, А: при частоте 50 Гц | 10001| 1250 | 1600 | 2000 | 3150 |
| Номинальный ток отключения вакуумного выключателя, встроенного в КРУ, кА: при частоте 50 Гц | 20 | 25 | 31,5 |
| Ток термической стойкости шкафа2, кА | 20 | 25 | 31,5 |
| Время протекания тока термической стойкости, с: для главных цепей для заземлителя | 3 1 |
| Ток электродинамической стойкости, кА | 51 | 64 | 81 |
| Ток холостого хода ТСН3 при отключении разъединителем шкафа, А: при напряжении 7,2 кВ при напряжении 12 кВ | 3 2,5 |
| Климатическое исполнение и категория размещения | ХЛ1 |
| Сейсмостойкость по шкале MSK-64, баллы | 9 |
| Группа механического исполнения шкафов | М2 |
| Срок службы | Не менее 30 лет |
1 Шкафы КРУ со сборными шинами на ток 1000А при частоте 50Гц и на ток 800А при частоте 60Гц выполняются только на ток электродинамической стойкости 51кА.
2 Термическая и электродинамическая стойкость шкафов КРУ может быть ограничена стойкостью встроенного оборудования, в частности, трансформаторов тока.
3 Разъединяющие контакты выкатных элементов не предназначены для отключения тока холостого хода трансформатора собственных нужд.
Подробная информация в руководстве по эксплуатации РТФВ.300612.040 РЭ
