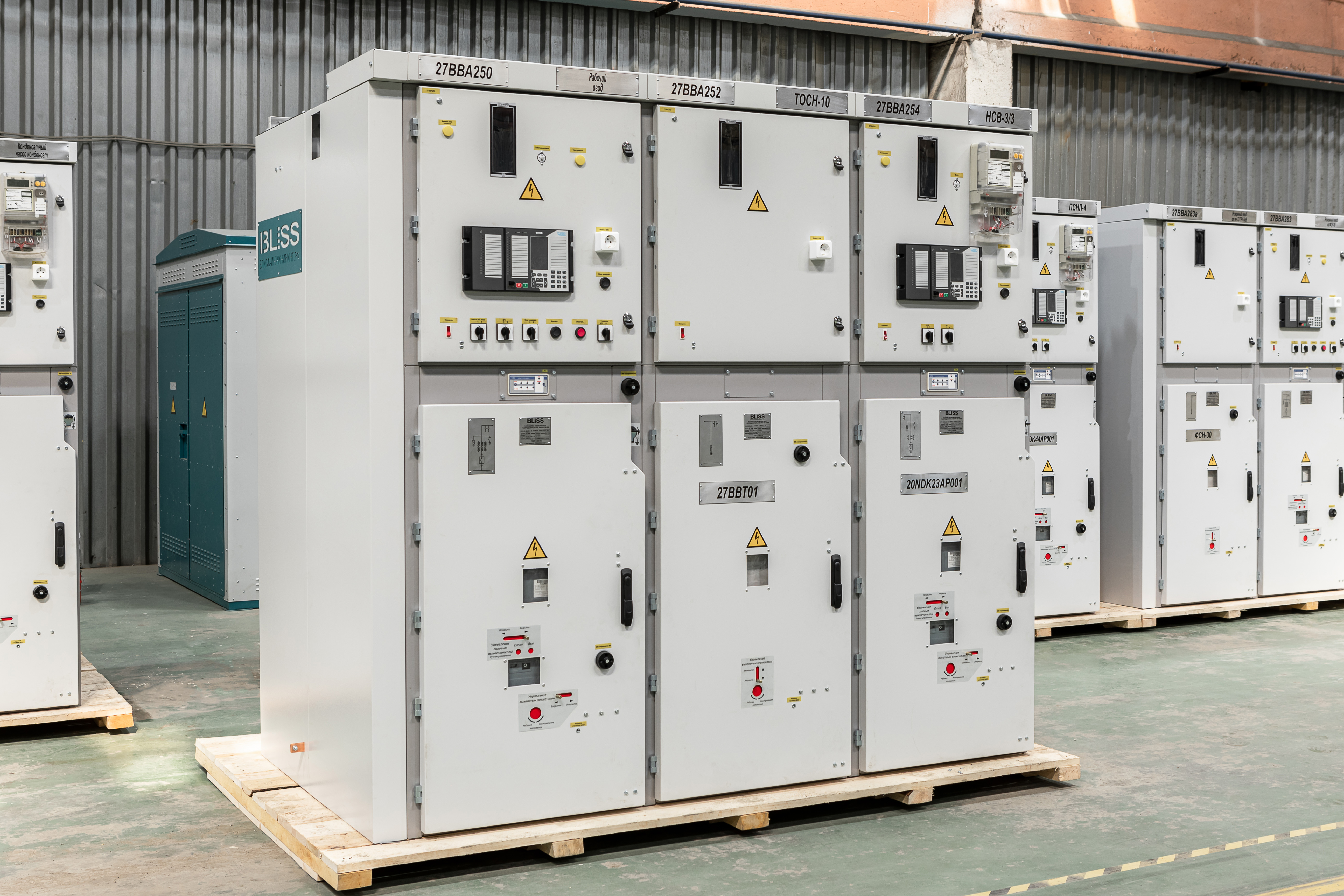

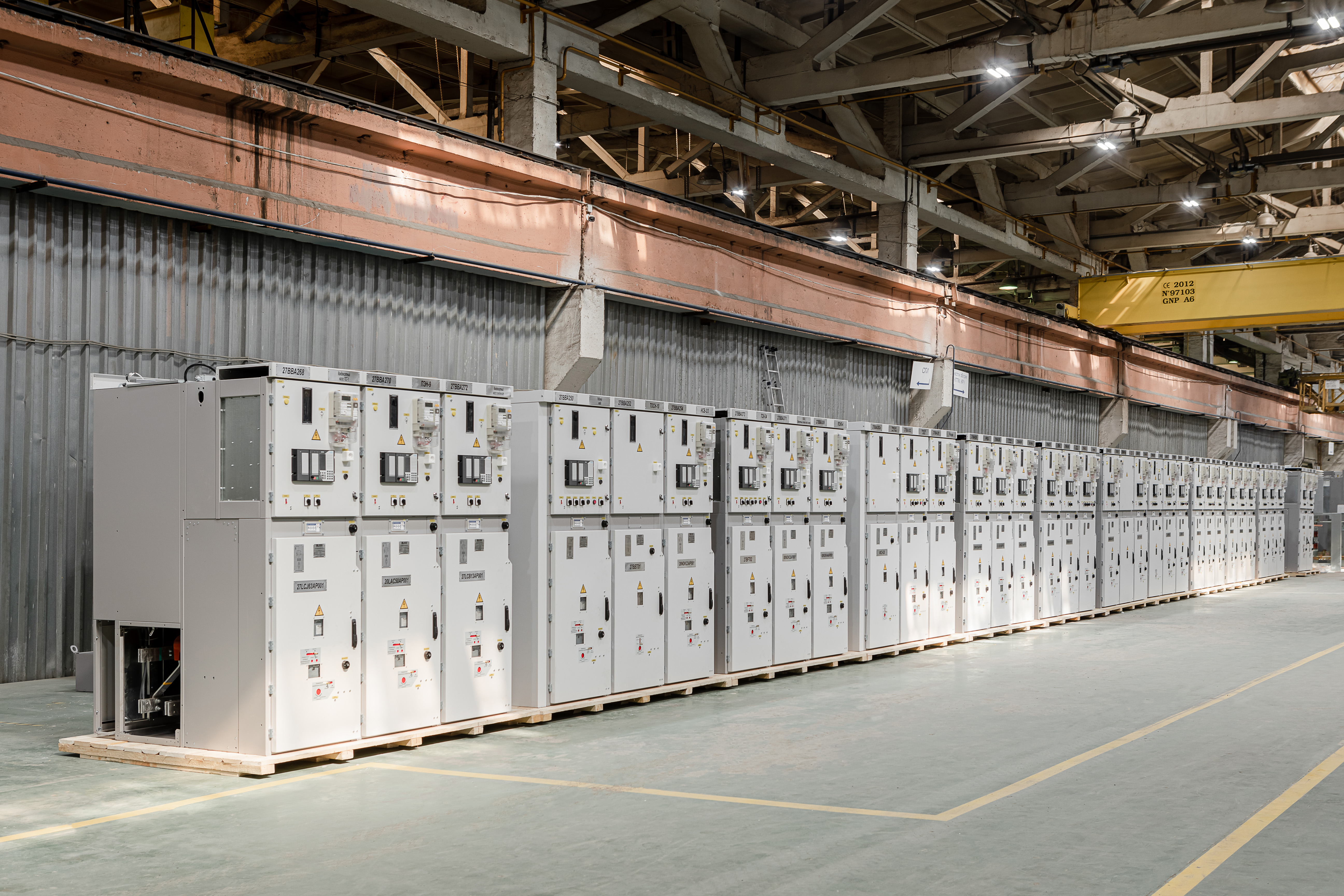

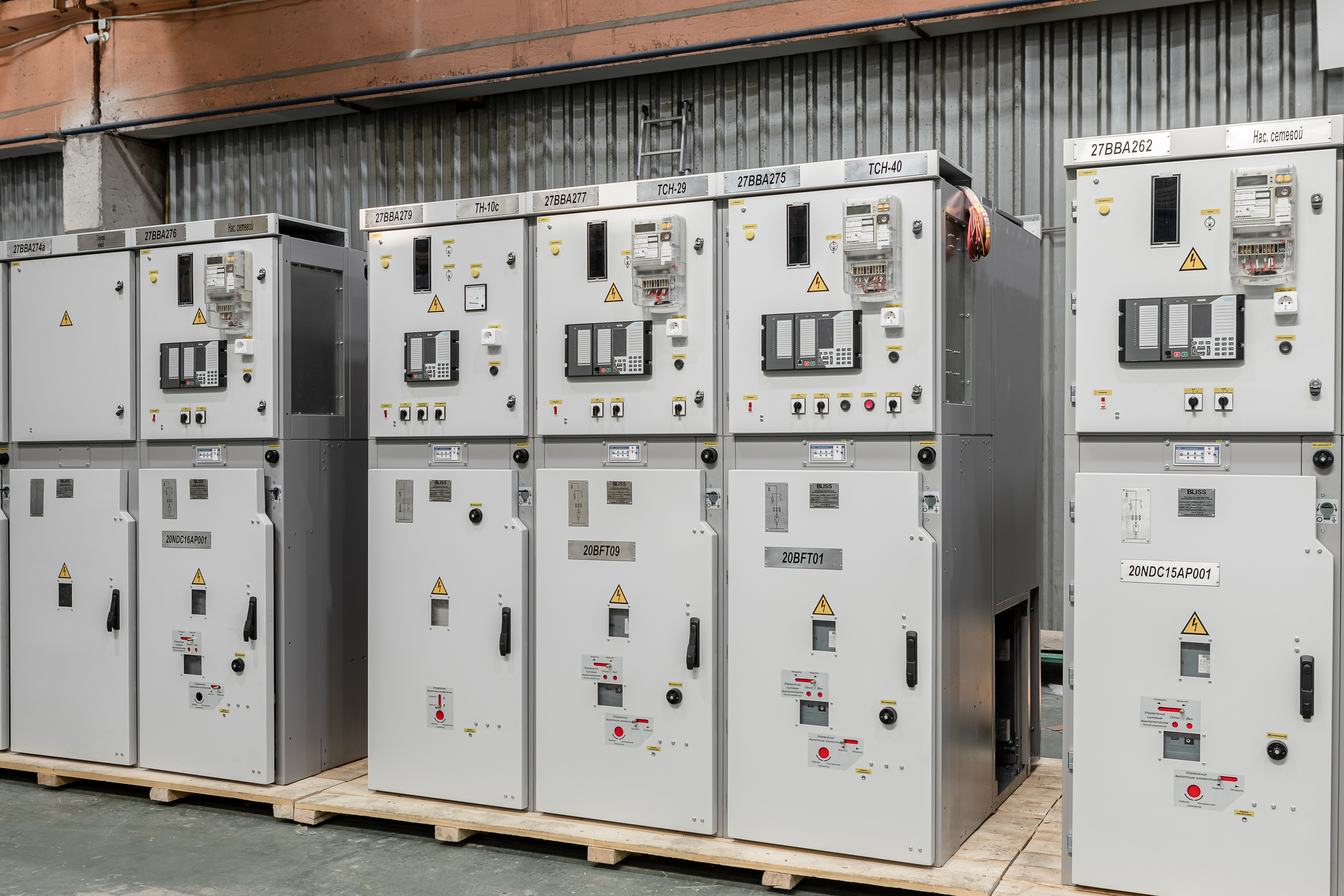

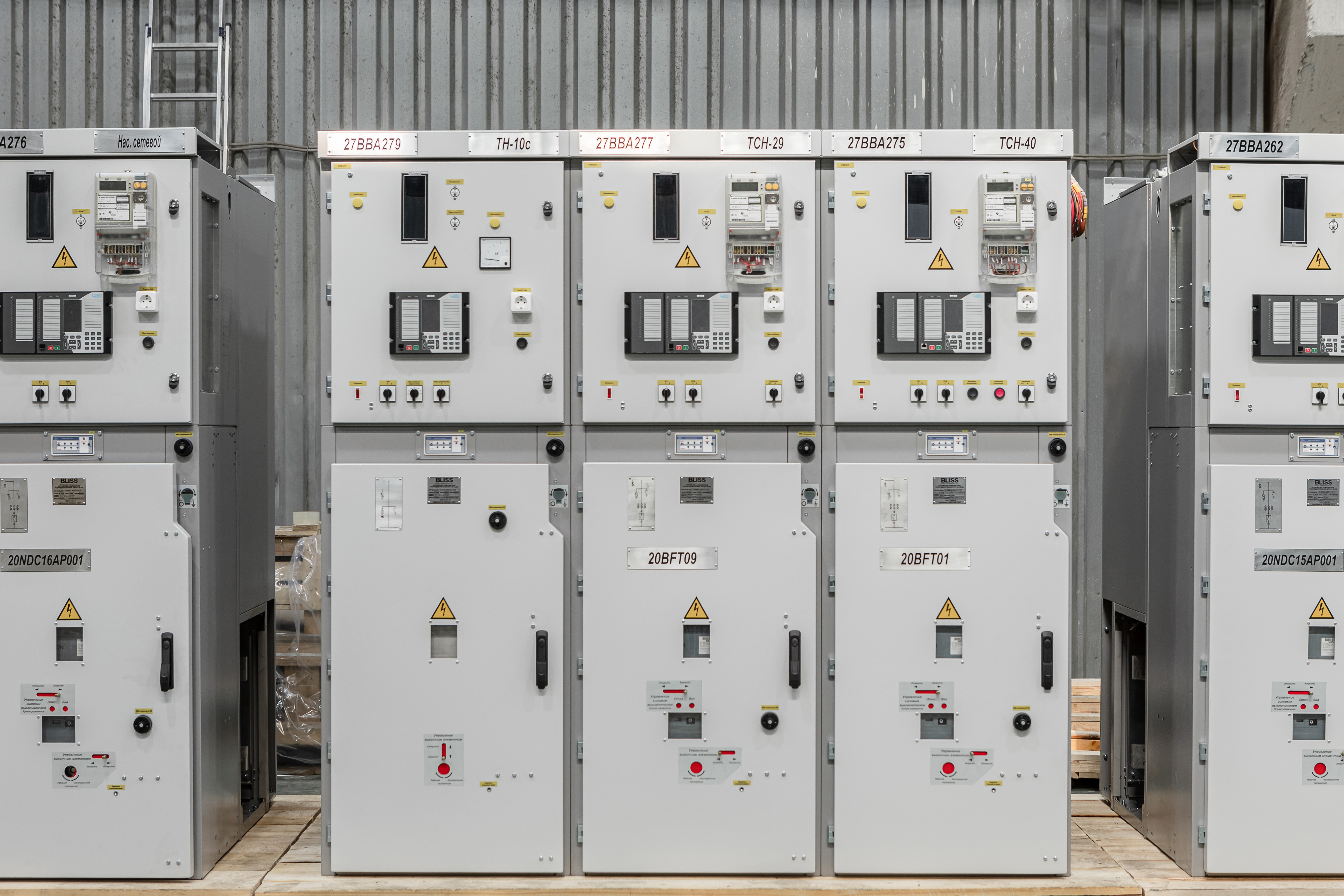

КРУ-63-BLISS

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО

Нижнее расположение сборных шин
Среднее расположение выкатного элемента
Двухстороннее обслуживание
Ручной привод выкатного элемента
Оцинкованный корпус с порошковой покраской

Широкая сетка схем главных цепей
Наличие блокировок для предотвращения неправильных действий персонала
Отсеки разделены перегородками и снабжены клапанами сброса избыточного давления
Адаптация под оборудование и требования заказчика

Наименование параметра	Значение
Номинальное напряжение, кВ	6 \| 10
Наибольшее рабочее напряжение, кВ	7,2 \| 12
Номинальная частота, Гц	50
Номинальный ток главных цепей, А	630 \| 1000 \| 1250 \| 1600 \| 2000 \| 2500 \| 3150
Номинальный ток сборных шин, А	1000 \| 1600 \| 2000 \| 2500 \| 3150
Номинальный ток отключения силового выключателя, встроенного в КРУ, кА:	20 \| 25 \| 31,5 \| 40
Ток термической стойкости, кА/Ток электродинамической стойкости, кА	20/51 \| 25/64 \| 31,5/81
Длительность протекания тока термической стойкости, с:
главных токоведущих цепей	3
цепей заземления	1
Номинальные напряжения вспомогательных цепей, В:
при постоянном токе	110 \| 220
при переменном токе	110 \| 220
цепей освещения	12
Вид управления	Местное \| дистанционное
Электрическое сопротивление изоляции, МОм, не менее:
главных цепей	1000
вторичных цепей	1
Вариант обслуживания	Двустороннее
Степень защиты оболочек по ГОСТ 14254-96 в рабочем состоянии	IP30 (по требованию IP31, IP40, IP41)
Климатическое исполнение и категория размещения по ГОСТ 15150-69	У3 (по требованию УХЛ3)
Наличие выкатных элементов	С выкатными элементами
Наличие дверей в отсеке выкатного элемента	Да
Тип привода выкатного элемента	Ручной/Моторизированный
Тип привода ЗН	Ручной, быстродействующий с пружинной доводкой
Корпус шкафа	Сталь толщиной не менее 2мм, с антикоррозийным покрытием, без сварных соединений
Срок службы	Не менее 30 лет

Подробная информация в руководстве по эксплуатации РТФВ.000412.009 РЭ

Назначение шкафа	Номинальный ток шкафа, А	Ширина шкафа, мм	Высота шкафа, мм	Глубина шкафа по основанию, мм
Ввод (шинный)	630 \| 1000 \| 1250 \| 1600	750	2250	1300
	2000	800
	2500 \| 3150	1000
Ввод (кабельный)	630 \| 1000 \| 1250 \| 1600	750	2250	1500
	2000	800
	2500 \| 3150	1000
Линия (кабельная)	630 \| 1000 \| 1250 \| 1600	750	2250	1500
	2000	800
	2500 \| 3150	1000
Секционный выключатель	630 \| 1000 \| 1250 \| 1600	750	2250	1300
	2000	800
	2500 \| 3150	1000
Секционный разъединитель	630 \| 1000 \| 1250 \| 1600	750	2250	1300
	2000	800
	2500 \| 3150	1000
ТН		750	2250	1300
ТСН до 40кВА		750	2250	1300
ТСН 63кВА		1000	2250	1300
