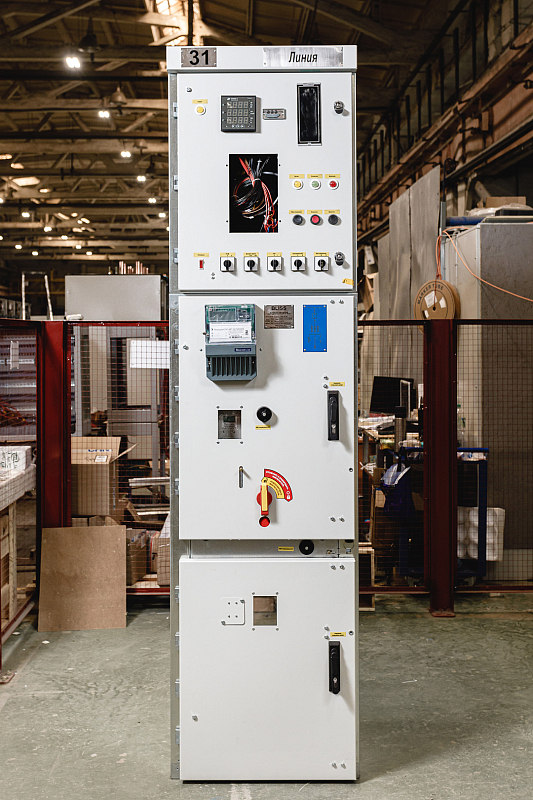

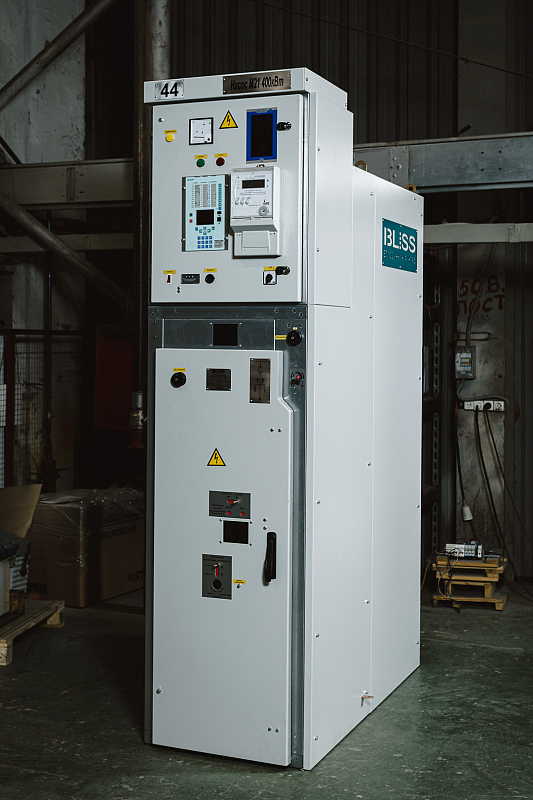

- Включено в реестр Минпромторга России
- Верхнее расположение сборных шин
- Среднее или напольное (исполнение со встроенной сервисной тележкой) расположение выкатного элемента
- Двустороннее/одностороннее обслуживание
- Ручной/моторизированный привод выкатного элемента
- Оцинкованный корпус с порошковой покраской
- Широкая сетка схем главных цепей
- Наличие блокировок для предотвращения неправильных действий персонала
- Отсеки разделены перегородками и снабжены клапанами сброса избыточного давления
- Адаптация под оборудование и требования заказчика
| Наименование параметра | Значение |
|---|---|
| Номинальное напряжение, кВ | 6 | 10 |
| Наибольшее рабочее напряжение, кВ | 7.2 | 12 |
| Номинальная частота, Гц | 50 |
| Номинальный ток главных цепей, А | 630 | 1000 | 1250 | 1600 | |
2000 | 2500 | 3150 | |
| Номинальный ток сборных шин, А | 1000 | 1600 | 2000 | |
2500 | 3150 | |
| Номинальный ток отключения силового выключателя, встроенного в КРУ, кА: | 20 | 25 | 31,5 | 40 |
| Ток термической стойкости, кА/Ток электродинамической стойкости1, кА | 20/51 | 25/64 | 31,5/81 |
| Длительность протекания тока термической стойкости, с: |
|
| главных токоведущих цепей | 3 |
| цепей заземления | 1 |
| Номинальные напряжения вспомогательных цепей, В: |
|
| при постоянном токе | 110 | 220 |
| при переменном токе | 110 | 220 |
| цепей освещения | 12 |
| Вид управления | Местное | дистанционное |
| Электрическое сопротивление изоляции, МОм, не менее: |
|
| главных цепей | 1000 |
| вторичных цепей | 1 |
| Вариант обслуживания | Одностороннее |
Двустороннее | |
| Степень защиты оболочек по ГОСТ 14254-96 в рабочем состоянии | IP30 (по требованию IP31, IP40, IP41) |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 (по требованию УХЛ3) |
| Наличие выкатных элементов | С выкатными элементами |
| Наличие дверей в отсеке выкатного элемента | Да |
| Тип привода выкатного элемента | Ручной/Моторизированный |
| Тип привода ЗН | Ручной, быстродействующий с пружинной доводкой/Моторизированный |
| Корпус шкафа | Сталь толщиной не менее 2мм, с антикоррозийным покрытием, без сварных соединений |
| Срок службы | Не менее 30 лет |
Подробная информация в руководстве по эксплуатации РТФВ.000412.013 РЭ
| Назначение шкафа | Номинальный ток шкафа, А | Ширина шкафа, мм | Высота шкафа, мм | Глубина шкафа по основанию, мм |
|---|---|---|---|---|
| Ввод (шинный) | 630 | 1000 | 1250 | 750*, 800 | 2500 | 1435+300 |
1600 | 750*, 800 | |||
2000 | 800, 1000 | 1435+350 | ||
2500 | 3150 | 1000 | |||
| Ввод (кабельный) | 630 | 1000 | 1250 | 650, 750*, 800 | 2500 | 1435 |
1600 | 750*, 800 | |||
2000 | 800, 1000 | |||
2500 | 3150 | 1000 | |||
| Линия (кабельная) | 630 | 1000 | 1250 | 650, 750*, 800 | 2500 | 1435 |
1600 | 750*, 800 | |||
2000 | 800, 1000 | |||
2500 | 3150 | 1000 | |||
| Секционный выключатель | 630 | 1000 | 1250 | 650**, 750*, 800 | 2500 | 1435 |
1600 | | 750*, 800 | |||
2000 | 800, 1000 | |||
2500 | 3150 | 1000 | |||
| Секционный разъединитель | 630 | 1000 | 1250 | 650**, 750*, 800 | 2500 | 1435 |
1600 | | 750*, 800 | |||
2000 | 800, 1000 | |||
2500 | 3150 | 1000 | |||
| ТН | до 20 | 650, 750*,800 | 2500 | 1435 |
| ТСН до 40кВА | до 20 | 800, 1000 | 2500 | 1435 |
| ТСН 63кВА | до 20 | 1000 | 2500 | 1435 |
